大唐南京环保平板式催化剂
来源: | 作者:pmo9b9d1d | 发布时间: 2018-01-18 | 806 次浏览 | 分享到:

1、产品结构

平板式催化剂由具有弹性的不锈钢筛网板上加压涂覆活性催化成分,活性催化成分包括二氧化钛、五氧化二钒和三氧化钼等,经打褶皱、切割后将催化剂单板组装成催化剂单元,继而热处理后组装成催化剂模块。平板式催化剂单板、催化剂单元和催化剂模块外观见图1

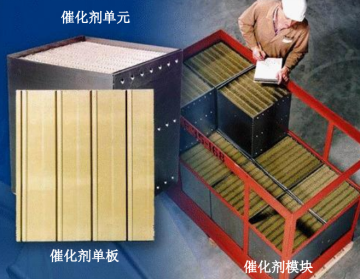

1 平板式催化剂结构组成

2工作原理

平板式脱硝催化剂布置在SCR反应器内,作为SCR反应器的核心设备,脱硝催化剂对于SCR脱硝装置性能的发挥起着关键作用。在运行中,经喷氨格栅喷入的氨气与烟气中的氮氧化物在催化剂表面发生选择性催化反应生成无害的氮气和水,从而将氮氧化物从烟气中脱除。

平板式脱硝催化剂均为V2O5/TiO2基催化剂,在催化剂表面发生的脱硝反应方程式如下:

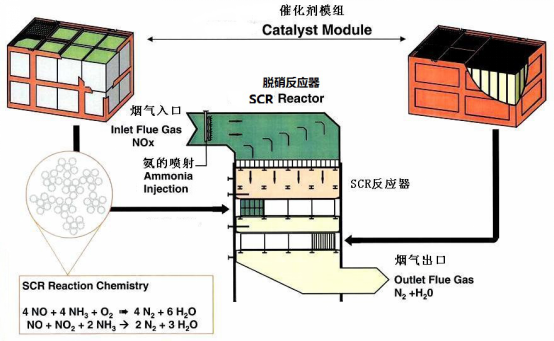

2  SCR催化剂脱硝原理示意图



3、生产工艺流程

平板式催化剂以不锈钢网板为基材,在不锈钢网板表面加压涂覆活性成分将涂覆好的催化剂片褶皱并按要求剪切成单板,将褶皱剪切好的单板组装成催化剂单元,催化剂单元煅烧后组装得到催化剂模块,整个工艺流程如下图所示。

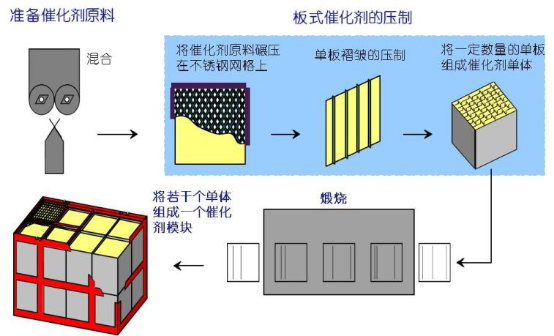

3  平板式催化剂生产工艺流程



4、产品优点

在引进先进催化剂制造技术的基础上,结合国内燃煤电厂特殊煤质条件,对产品进行了改进,其产品具有以下优点:

  • 抗堵灰能力强,适合高灰工况;

  • 抗磨损能力强,适合高灰高硬度飞灰工况;

  • 抗中毒能力强;

  • 压力损失小;

  • SO2/ SO3转化率。



5、应用领域

平板式脱硝催化剂主要应用于燃煤电厂、工业窑炉SCR脱硝系统中实现氮氧化物的脱除由于具有优异的抗堵灰抗磨损等优点平板脱硝催化剂特别适用于我国高尘烟气条件下的燃煤电厂工业窑炉等场合
