智能型分段开关系统

一、公司简介：

南京贝尔电气设备有限公司成立于2001年，注册资金10008万元，占地面积30000多平方米，现有职工120多人，其中、高级技术人员占40%，被评定为“国家高新技术企业”、 “江苏省科技型中小企业”、“江苏省民营科技企业”， 是“江苏省云服务协会常务理事单位”、“ 南京节能环保产业协会理事单位”，年产值2亿元，并逐年20%增长。公司目前主要产品有35KV及以下电气成套产品、电网高压交流信息智能化分界真空断路器（俗称电力看门狗）及智能环网柜、用户周界断路器柜（俗称“电缆看门狗”）、电缆分支箱（带“看门狗”功能）、智能型分段开关、DTU、FTU配网自动化产品、箱式变电站等，产品规格齐全、质量可靠，能满足各种用户、供电公司的需求。



 公司产品的创新和研发始终以客户的真实需求为导向，一直致力与南京理工大学的紧密合作，依靠高校人才优势，共同组建年轻而富有经验的研发团队，是南京理工大学研究生社会实践基地，我公司申请专利31项，授权31项，其中发明专利1项，实用新型专利30项，获得软件著权5项，商标1件。

 2018年9月，智能分段开关系统获得南京市新产品新产业新应用重点推介产品。并被南京节能环保产业协会推荐为南京市节能环保产品（技术）。

二、产品介绍

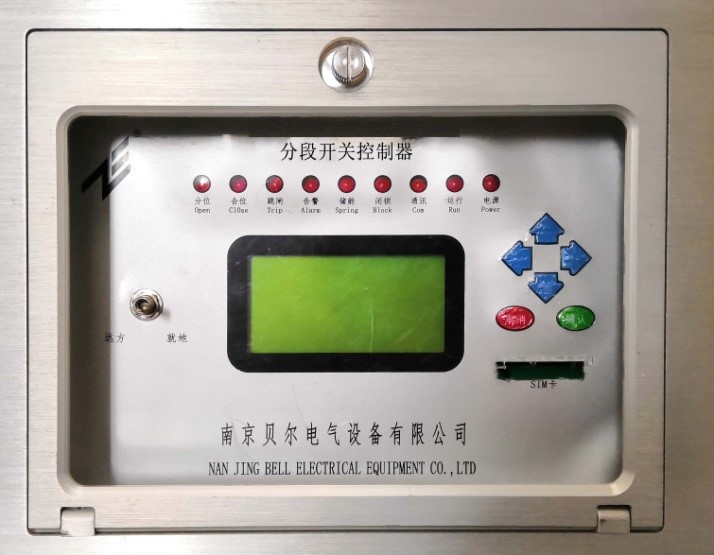

智能分款开关系统只要针对10kV配电网自动化，是具有高准确度故障范围界定能力的智能型分段开关系统，检测故障电流、电压、功率方向，实现10kV线路的过流保护、零序保护、重合闸、故障快速定位、用户信息监控等功能，减少停电事故，提高管理水平。通过优化配电网分段开关的配置，改善配电网运行的可靠性和经济性。以物联网技术为基础，研制的智能分款开关控制器使之具备对配网能准确界定故障范围及性质并作出相应动作的功能。

分段开关系统关键技术在于，在中性点不接地的电网中发生单相接地故障时，不仅会增大线路的零序电流，还会改变线路零序电流的方向。理想状态下，界外线路的零序电流超前零序电压 90°左右，界内线路的零序电流滞后零序电压90°左右，界内线路与界外线路的零序电流相位相差 180°。根据这一原则，利用零序电流的大小和方向判断接地故障线路。同时为了保证动作可靠性，设定一个方向判据的死区，判定单相接地故障发生在界内还是界外。

智能分段开关系统的主要特点：

1、软件交流采样算法

智能分段开关系统是在计量芯片ATT7022E上对工频量进行有效测量的一种方法，其中为了满足系统对快速性的要求，采用了基于IIR低通滤波器的快速正弦电压电流有效值的新算法。同时，为了满足系统中上位机监控对工频量测量精度的要求，采用了每0.5s读取一次ATT7022E有效值寄存器的方法。

2、零序保护的改进

智能分段开关系统采用电压传感器（3只1/1合成零序电压），电流互感器（3只600/1合成零序电流）进行联合判断，先通过零序电压判断是否接地并确定接地相，再通过零序电压和电流的相位判断接地的位置，最后通过零序电流大小判断是否启动保护。

3、硬件交流信号采样电路设计

智能分段开关系统采用高精度功率计量芯片ATT7022E实现交流信号采样，其中主控芯片LPC1778负责与ATT7022E通过SPI总线进行电压、电流瞬时值和有效值等工频量信息的读取与计算 。

4、基于GPRS的APN通信网络建设

智能分段开关系统的通信系统在GPRS的基础上引入APN通信技术，将分界开关柜控制器产生的数据通过APN专网传入用户服务器中，从而实现数据管理的安全性和易用性 。
